FN5-12戶內高壓負荷開關
更新：2018-3-7 下午 10:00:04點擊：
- 產品品牌上海山門
- 產品型號FN5-12
產品介紹
| 概述 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
FN5-12型戶內交流高壓負荷開關（以下簡稱負荷開關）適用于交流50Hz、12kV的網絡中，作為開斷負荷電流及關合短路電流之用。帶有熔斷器的負荷開關可切斷短路電流，作保護開關之用。 本負荷開關可配用CS6-1型手動操作機構、本產品專用CS□手動操作機構或CJ□電動操作機構。 FN5-12R(L)型戶內交流高壓負荷開關—熔斷器組合電器經全面型式試驗和長期的試運行考核，性能達到IEC420《交流高壓負荷開關—熔斷器組合電器》（1990版）和GB3804《3-63KV交流高壓負荷開關》標準要求，與國外同類產品比較，技術參數已達到同類產品水平，具有體積小，重量輕，可用于環網柜和箱式變電站，廣泛應用于10KV線路電能的分配，可實現開關、隔離和接地三工位，并有效地避免了設備的缺相運行。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
主要技術參數 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

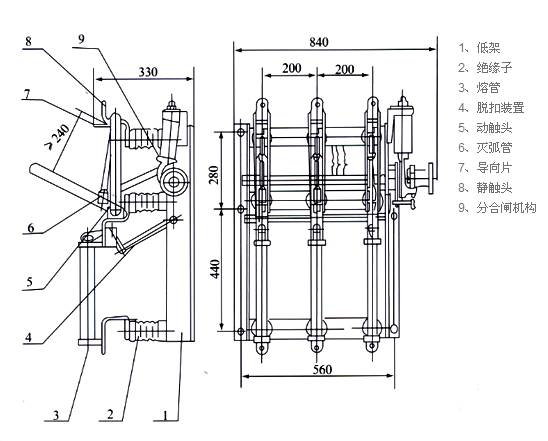

外形及安裝尺寸 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

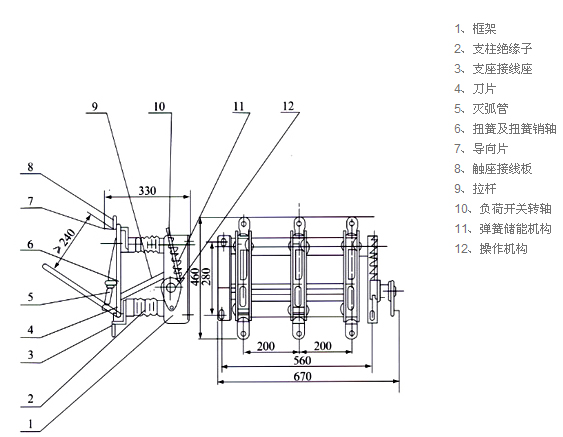

FN5-12 戶內交流高壓負荷開關

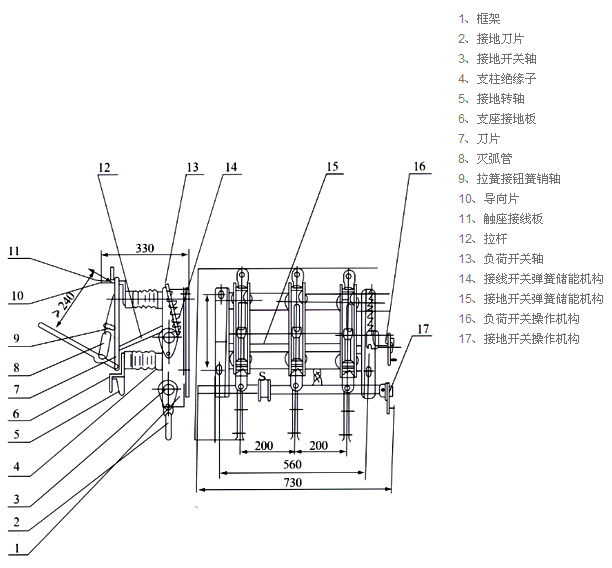

FN5-12D戶內交流高壓負荷開關

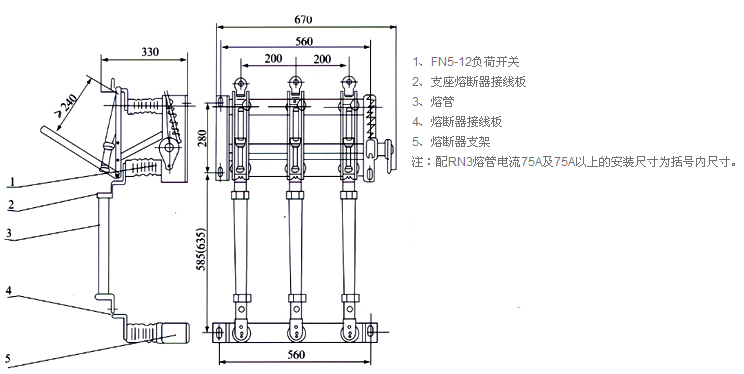

FN5-12R 戶內交流高壓負荷開關

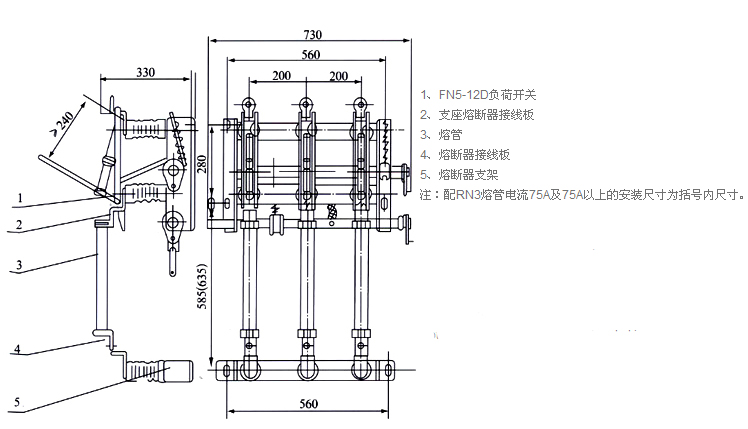

FN5-12DR戶內交流高壓負荷開關

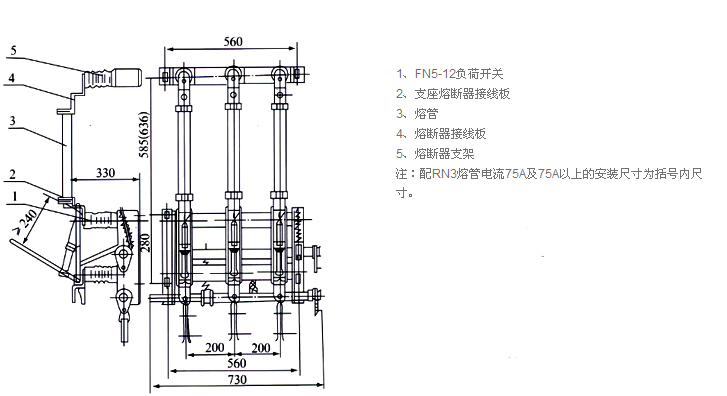

FN5-12R/S 戶內交流高壓負荷開關
FN5-12R(L)戶內交流高壓負荷開關

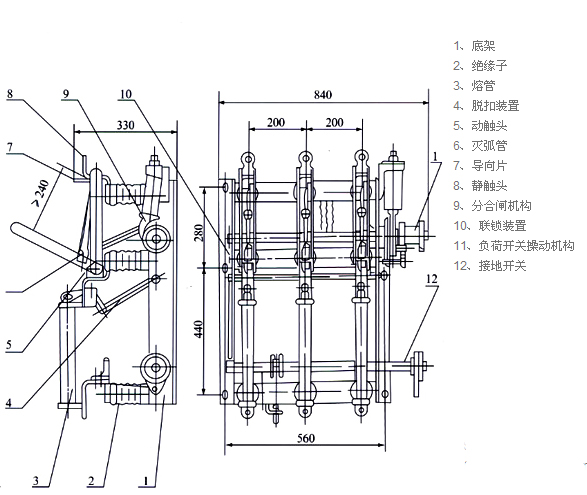

FN5-12RD(L)戶內交流高壓負荷開關

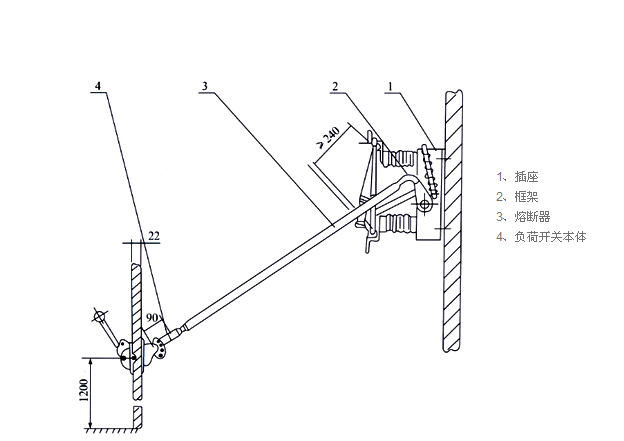

符合開關與CS6-Ⅰ型操動機構聯接安裝圖

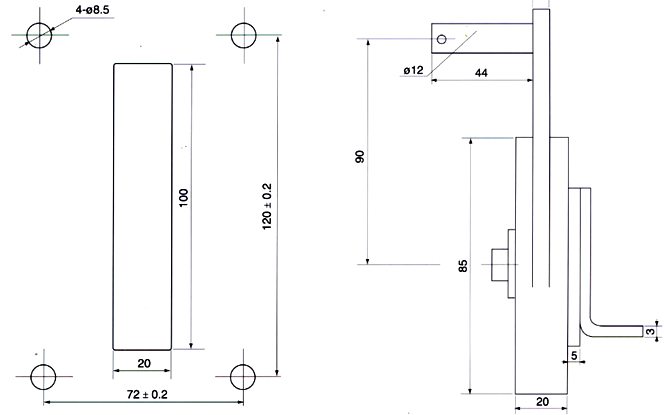

操作機構開孔尺寸圖
Cs6 操動機構開孔尺寸圖 CS□操動機構開孔尺寸圖（側面）
