GW1-12系列戶外高壓隔離開關

更新：2018-3-8 上午 12:53:46點擊：

產品品牌上海山門
產品型號GW1-12

產品介紹

結構簡介

GW1-12型戶外高壓隔離開關適用于裝置在戶外高壓配電設備線路上，供線路在有電壓，無負載時切斷線路及轉換線路之用。本產品是由三個單獨的單極隔離開關組成的三相電器。每個單極隔離開關都具有相同的組成部分，如底座支柱絕緣子，前后靜觸頭，閘刀及弧角等。
GW1-12G型戶外高壓隔離開關是針對遠GWI開關存在的一系列問題，按現行的國家標準和國際標準改型設備而成的一種新型開關。開關本身帶有接地閘刀，能有效地防止“帶電掛地線和帶地線合閘”等誤操作，操作人員也不必再另掛接地線。該產品其電氣性能和機械性能優良，已全面達到國家標準GB1985及其第一號修訂和國際電工標準IEC129、IEC694的要求，是現行10KV級戶外隔離開關的更新換代產品。

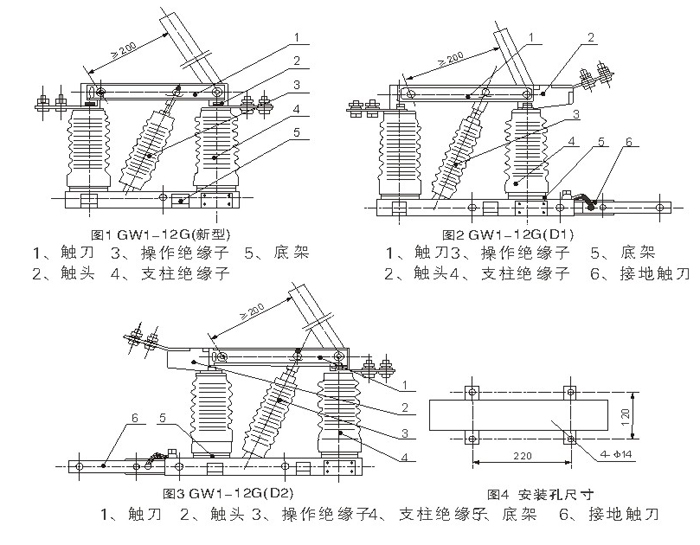

GW1-12連體型戶外高壓隔離開關屬雙柱垂直開啟式，配用的手動操作機構為CS8-5D防雨型，電動操作機構為CX-6型。笨產品為三相共底架閘刀式開關，可分為底架、絕緣子及導電部分，底架由轉軸及彎板和角鋼焊成的框架組成，底架上固定六個觸座組成，用彈簧壓緊。分閘時由操作拐臂帶懂轉軸旋轉，使操作絕緣子向上頂著閘刀和觸頭分開，閘刀繞觸座旋轉，觸頭也在閘刀的帶動下向上移動至分閘位置。合閘時由操作拐臂帶動轉軸旋轉，使操作絕緣子拉著閘刀向下轉動，在和觸頭向遇后帶懂觸頭旋轉，一起轉至合閘位置。

GW□-12、17.5、24（DW）型戶外高壓隔離開關技術參數

項目			單位	參數
額定電壓			kV	10	15		20
量高工作電壓			kV	12	17.5		24
額定絕緣水平	1min工頻耐受電壓（有效值）	對地	kV	40	40		50
		斷口	kV	47	47		60
	額定雷電沖擊耐受電壓（峰值）	對地	kV	105	105		125
		斷口	kV	120	120		145
額定頻率			Hz	50
額定電流			A	200	400	630	1250
4秒熱穩定電流（有效值）			kA	6.3	12.5	20	31.5
動穩定電流（峰值）			kA	16	31.5	50	80
配用機構				CS8-1、CS8-D、CS8-5防雨型手動機構或CX6電動操動機構
