概述
ZW8－12智能型戶外高壓真空斷路器(以下簡稱智能型斷路器)用于交流50Hz、電壓10－12kV的三相電力系統，作為分斷、關合負荷電流之用，它具有過載及短路保護功能、速斷保護功能、定時限延時保護功能、自動重合閘功能，還可以根據用戶需要配裝避雷器或隔離開關(即斷路器與隔離開關組合，以下簡稱“組合智能型斷路器”)等。該智能型斷路器自備電源，可就近遙控操作，備有CT、PT接口，可滿足遙測要求。

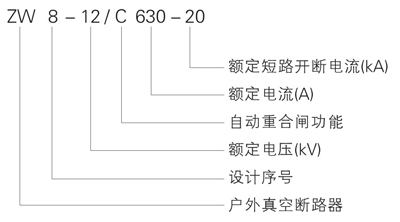

型號及其含義

主要技術參數

名稱 單位 參數 額定電壓 KV 12 額定絕緣水平 1min工頻耐受電壓 干式 42 濕式 34 雷電沖擊耐受電壓(峰值) 75 額定電流 A 630、400、200 額定短路開斷電流 KA 20、16、12.5 額定操作順序   分-0.3s-合　分-180s-合分 額定短路開斷電流次數 次 30 額定短路關合電流(峰值) kA 50 額定峰值耐受電流 50 額定短時耐受電流 20 額定短路開斷持續時間 s 4 分閘時間(分勵脫扣) 最高操作電壓 ms 15～50 額定操作電壓 15～50 最低操作電壓 30～60 合閘時間 25～50 全開斷時間 ≤100 燃弧時間 ≤20 機械壽命 次 10000 合閘功率 J 70 儲能電機額定輸入功率 W ≤220 額定操作電丈夫及輔助回路額定電壓 V DC220 110 25 AC220 110 24 額定電壓下儲能時間 S ＜8 過電流脫扣器 額定電流 A 5 脫扣電流準確度 ％ ±10 過電流調節 A 1～9 速斷調節 ms 6～20 延時時間 80～500 遙控距離 m 30 重合次數 次 1～3

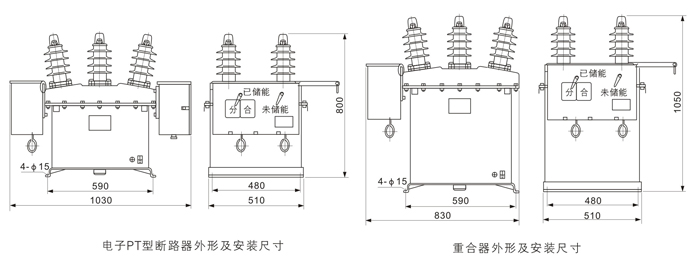

外形及安裝尺寸圖
