FN12-12/630戶內高壓負荷開關

更新：2018-3-7 下午 09:45:51點擊：

產品品牌上海山門
產品型號FN12-12/630

產品介紹

概述

FKN12-12D/630-20型戶內交流高壓負荷開關(以下簡稱FKN12-12D負荷開關)是額定電壓為12KV，額定頻率為50HZ的三相高壓開關設備，用于分合負荷電流，閉環電流，空載變壓器和電纜充電電流，關合短路電流。配裝接地開關的負荷開關，可以承受短路電流。
FKN12-12R.D/125-31.5型戶內交流高壓負荷開關--熔斷器組合電器(以下簡稱FKN12-12R.D組合器)是FKN12-12D負荷開關開斷與S□LAJ-12(XRNT□-12)高壓限流式熔斷器組合在一起的戶內高壓開關設備。它可以可靠開斷直至短路電流的任何電流；負荷開關開斷工作電流，熔斷器開斷短路電流，聯合開斷工作電流與全短路電流之間的任何過電流，同時熔斷器通過其撞擊器使負荷開關分閘。

使用環境條件

周圍空氣溫度：上限+40℃，下限-25℃；
海拔高度：1000m及以下；
相對濕度：月平均值不大于90％，
　　　　　日平均值不大于95％；
周圍空氣應不受腐蝕或可燃性氣體及水蒸汽體等明顯污染；
無經常性的劇烈運動；
耐污穢等級：II級。
如使用條件超過上述規定，由用戶與制造廠協商確定。

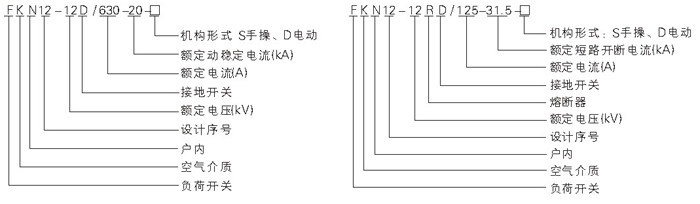

型號及含義

主要技術參數

序號	項目	單位	FKN12-12D/630-20	FKN12-12R.D/125-31.5
1	額定電壓	kV	12
2	額定頻率	Hz	50
3	額定電流	A	630	125
4	雷電沖擊耐受電壓	kV	對地及相間、隔離斷85
5	1min工頻耐受電壓	kV	對地相間42、隔離斷48
6	額定熱穩定電流	kA	20(4S)
7	額定動穩定電流	kA	50
8	額定關合電流(峰值)	kA	50	-
9	額定短路開斷電流	kA	-	31.5
10	額定轉移電流	kA	-	1.5
11	最大開斷電流(參考值)	kA	1.8
12	開斷空載變壓器容量	kva	1250
13	額定電纜充電電流	A	10
14	額定有功負載電流開斷次數	次	＞100
15	撞擊器觸發負載開關分閘時間	S	-	＞0.06
16	接地開關熱穩定電流	kA	20(2S)	20(2S)
17	接地開關熱穩定電流(峰值)	kA	50	50
18	電動機操作電源電壓	V	AC220、DC48

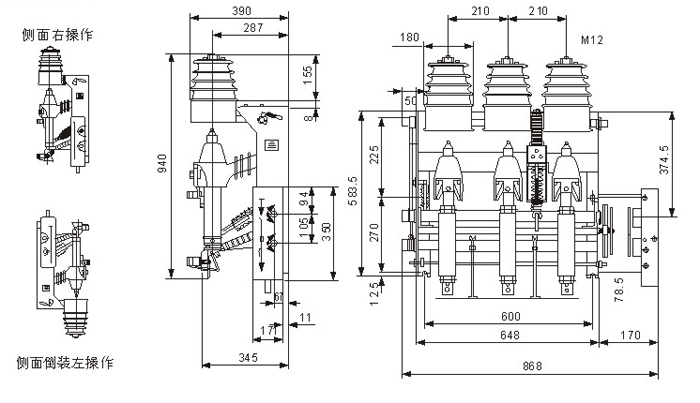

外形及安裝尺寸
