FZ(R)N16A-12系列戶內高壓真空負荷開關(熔斷器組合電器)
- 產品品牌上海山門
- 產品型號FZ(R)N16A-12
FZN16A-12D/630型戶內交流高壓真空負荷開關及FZN16A-12RD/200-31.5型負荷開關-熔斷器組合電器性能達到GB3804-90《3～63kV交流高壓負荷開關》和IEC420《交流高壓負荷開關-熔斷器組合電器》(1990年版)國際標準及國家標準(報批稿)的要求。具有體積小、外形美觀、安裝靈活、操作力小、開斷安全可靠、電壽命長、可頻繁每操作、開斷轉移電流大、基本不需要維護，有明顯的隔離斷口且具有手、電動二用功能，可實現遠距離控制等優點。負荷開關-熔斷器組合電器還具有保護變壓器過載，防止設備缺相運行的功能。
FZN16A-12D/630型負荷開關和FZN16A-12RD/200-31.5型組合電器適用于交流50Hz，額定電壓6～10kV的網絡中。FZN16A-12D/630可開斷負荷電流，F(xiàn)ZN16A-12RD/200-31.5可開斷負荷電流、過載電流和短路電流，特別適用于無油化、不檢修及頻繁操作要求的場所。
本產品可配用CS6-1型操作機構，也可在開關上直接操作，不必另附操作機構。選用FZN16A-12-J型開關可同時實現電動和手動操作。

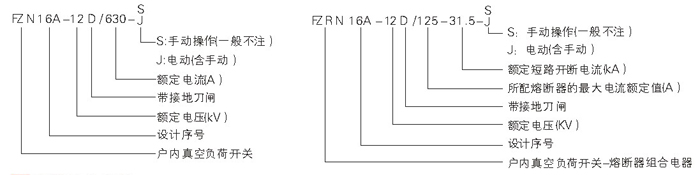

型號及其含義
主要技術參數

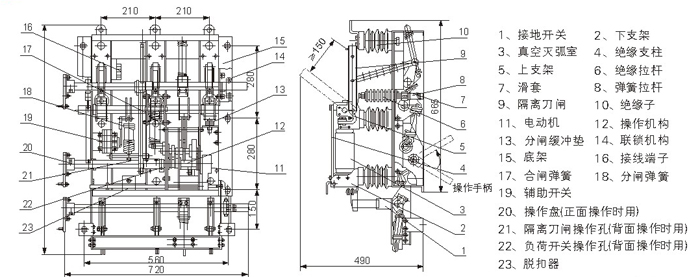

外形及安裝尺寸
序號
項目
單位
數據
1
額定電壓/最高工作電壓
kV
12
2
額定頻率
Hz
50
3
額定電流
A
630
4
額定有功負載開斷電流
A
630
5
額定閉環開斷電流
A
630
6
5％額定有功負載開斷電流
A
31.5
7
額定電纜充電開斷電流
A
10
8
額定電容開斷電流
A
400
9
額定空載變壓器開斷電流
A
1600kVA變壓器的空載電流
10
1min工頻耐受電壓(有限值)對地、相同/隔離斷口
kV
42/48
11
全波雷電沖擊耐受(峰值)對地、相同/隔離斷口
kV
75/85
12
額定短時耐受電流(熱穩定)
kA/S
20/3
13
額定峰值耐受電流(動穩定)
kA
50
14
額定短路關合電流
kA
50
15
額定電流開斷次數
次
10000
16
機械壽命
次
10000
17
觸頭允許磨損累計厚度
mm
3
18
分合閘操作力距
N.m/(N)
120(240)
19
額定合閘操作電壓/電流
V/A
～220/0.5
20
額定分閘操作電壓/電流
V/A
～220/3
