GW5-35戶外高壓隔離開關
更新：2018-3-8 上午 12:35:55點擊：
- 產品品牌上海山門
- 產品型號GW5-35
產品介紹
| 結構簡介 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

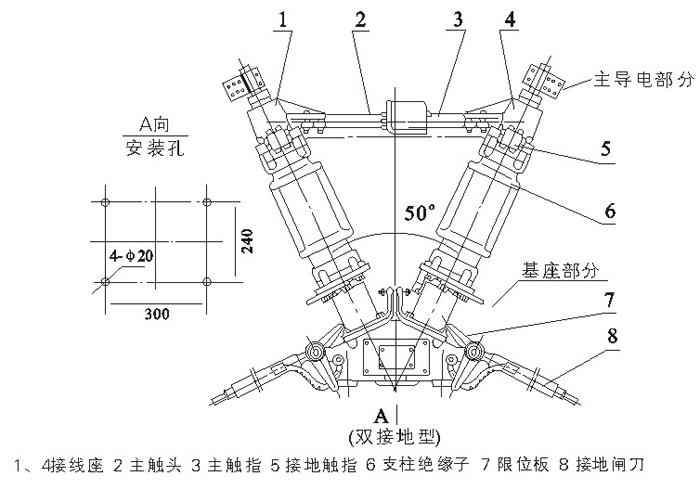

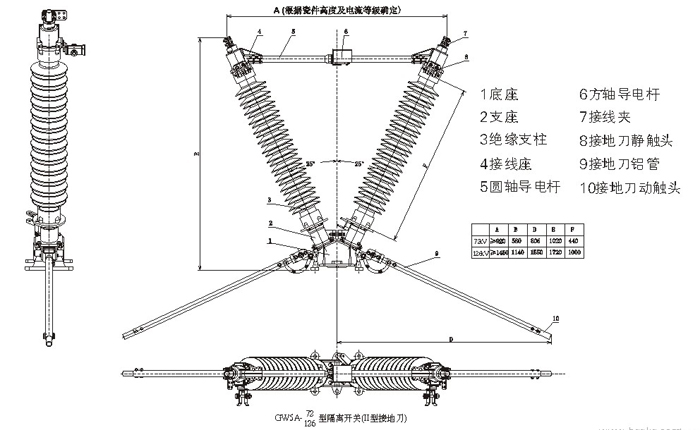

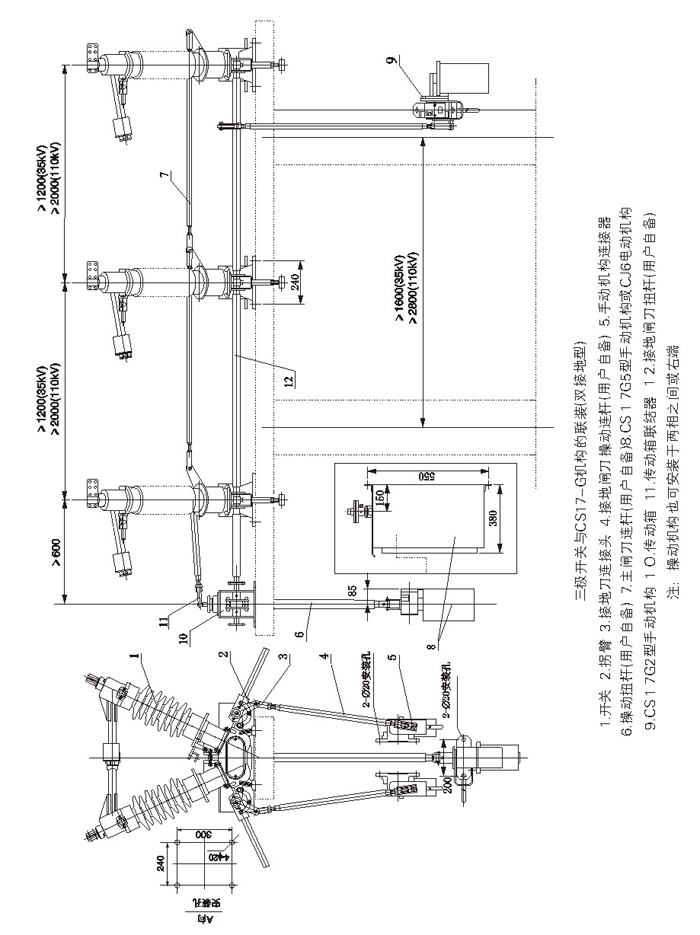

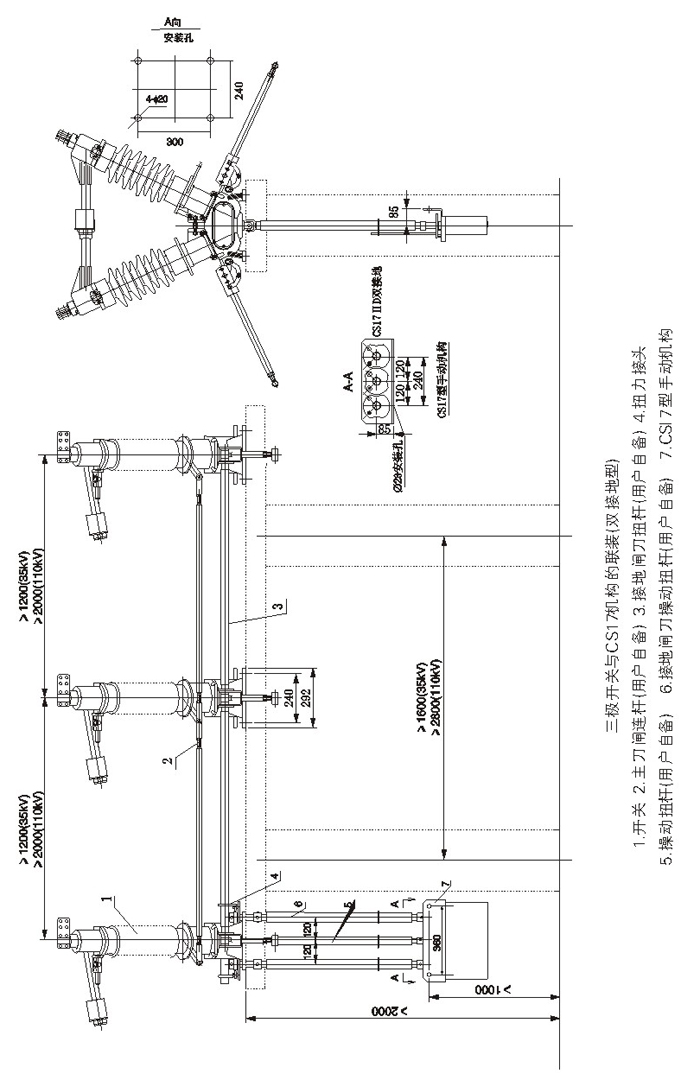

1）本產品為雙柱水平斷口中間開啟式，可以一側或兩側附裝接地開關。90°傳動的隔離開關采用CS17型人力操作機構進行三極聯動操作；180°傳動的隔離開關采用CJ6型電動機操作機構或CS17G型人力操作機構進行三極聯動操作；接地開關采用CS17G型人力操動機構三極聯動操作. 2）隔離開關屬雙柱V形水平開啟式，各單級都由基座、支柱絕緣子、出線座及觸頭等部分組成，由50°夾角的兩個支座、兩支柱絕緣子相互夾角地安裝在基座兩端地軸承上，且與基座垂直。主導電部分分別安裝在兩支柱絕緣瓷瓶上方，隨支柱絕緣瓷瓶作約90°轉動。 3）出線座中的紫銅編織帶軟連接分別緊固在導電桿和接線板上，接線板供用戶連接線路之用。 4）中間觸頭部分的觸指成對裝配，采用外壓式或自力型觸指，其形式為轉入式，以減少分、合閘時觸頭與觸指間的磨損，提高使用壽命。 5）隔離開關附有接地開關時，主導電回路與接地開關的聯鎖用基座上的扇形板與弧形板保證，在主導電回路合閘時，接地開關不可合閘，接地開關合閘時，主導電回路不可合閘。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 主要特點 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1）隔離開關采用雙柱中開、觸頭轉入式結構，具有自動清潔觸頭的能力，提高了接觸可靠性； 2）觸指采用高強度、高導電率、高彈性的新型材料制造。依靠觸指自身的彈力夾緊觸頭，避免了目前因彈簧銹蝕、發熱退火而引起的觸頭夾緊力降低，接觸電阻增加，觸頭發熱加劇的惡性循環； 3）隔離開關轉動部分按免維護的要求設計。轉動座設計成密封結構，水汽、塵埃、有害氣體無法進入，使軸承、二硫化鉬鋰基鋰基潤滑脂永遠工作在良好的環境中，軸承永不生銹、潤滑脂無法流失，永不干涸，使隔離開關長期運行后的操作力距不會增加。采用不銹鋼軸銷與無油白潤滑軸承相配合結構；鋼制件采用熱鍍鋅，確保隔離開關操作靈活、輕便、可靠、永不銹蝕。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
完善化隔離開關特點說明 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1）全部采用熱鍍鋅工藝防腐處理，熱鍍鋅不能保證配合要求轉動的部位一般均采用不銹鋼材料，緊固件M8以下采用不銹鋼，其余均采用熱鍍鋅。 2）導電部分銅管軟連接型，中間觸頭為“握手”式自力型觸指，彈簧外壓式無電流通過，隔離開關只有中間一個接觸點，其余均用軟連接固定聯結。 a.采用新的觸頭結構，將觸片一端與觸座固定，靠觸片變形及彈簧生產接觸壓力，使觸指末端的滑動接觸改為固定接觸，提高導電可靠性； b.現場用戶無需焊接，無需備輔助材料，只提供安裝支架（訂貨時注明是否帶支架及高度） 3）轉動部分配有自潤滑套，無需潤滑脂 4）主接線端子為平板型。 5）開關用支柱絕緣子強度密度大，穩定可靠，配方采用高強度瓷料制造，減少了產品強度的分散性，增加了產品的抗拉強度，結構設計時已對產品已有較大的強度預留度，使產品在運行中保證穩定可靠。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 主要技術參數 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
